MBR簾式膜

作者：admin 發布日期：2020-04-03 13:20:55

水清膜SQM系列MBR膜元件采用新一代耐污染型PVDF中空纖維膜，在保持高強度、高親水性和高通量的前提下，進一步提升膜的耐污染性能和抗衰減性能。以水清膜系列MBR膜元件為基礎的膜裝置結構緊湊，填充密度大，安裝使用方便。
水清MBR膜元件用于市政及工業污水處理，可以避免傳統沉降分離工藝中的懸浮物泄漏問題，并去除大腸桿菌、隱孢子蟲等微生物。膜系統產水可直接或添加少量消毒劑作為中水回用。

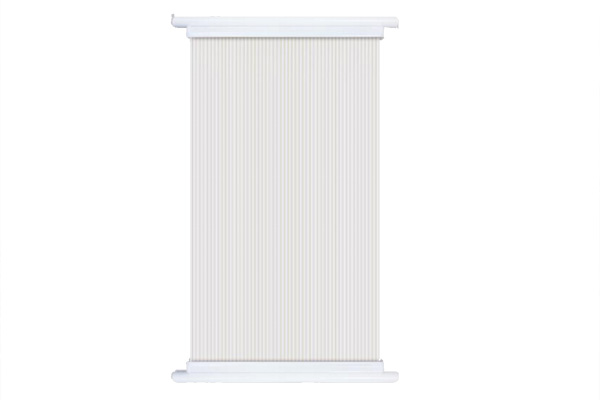

SQM-MBR-A型膜片結構示意圖

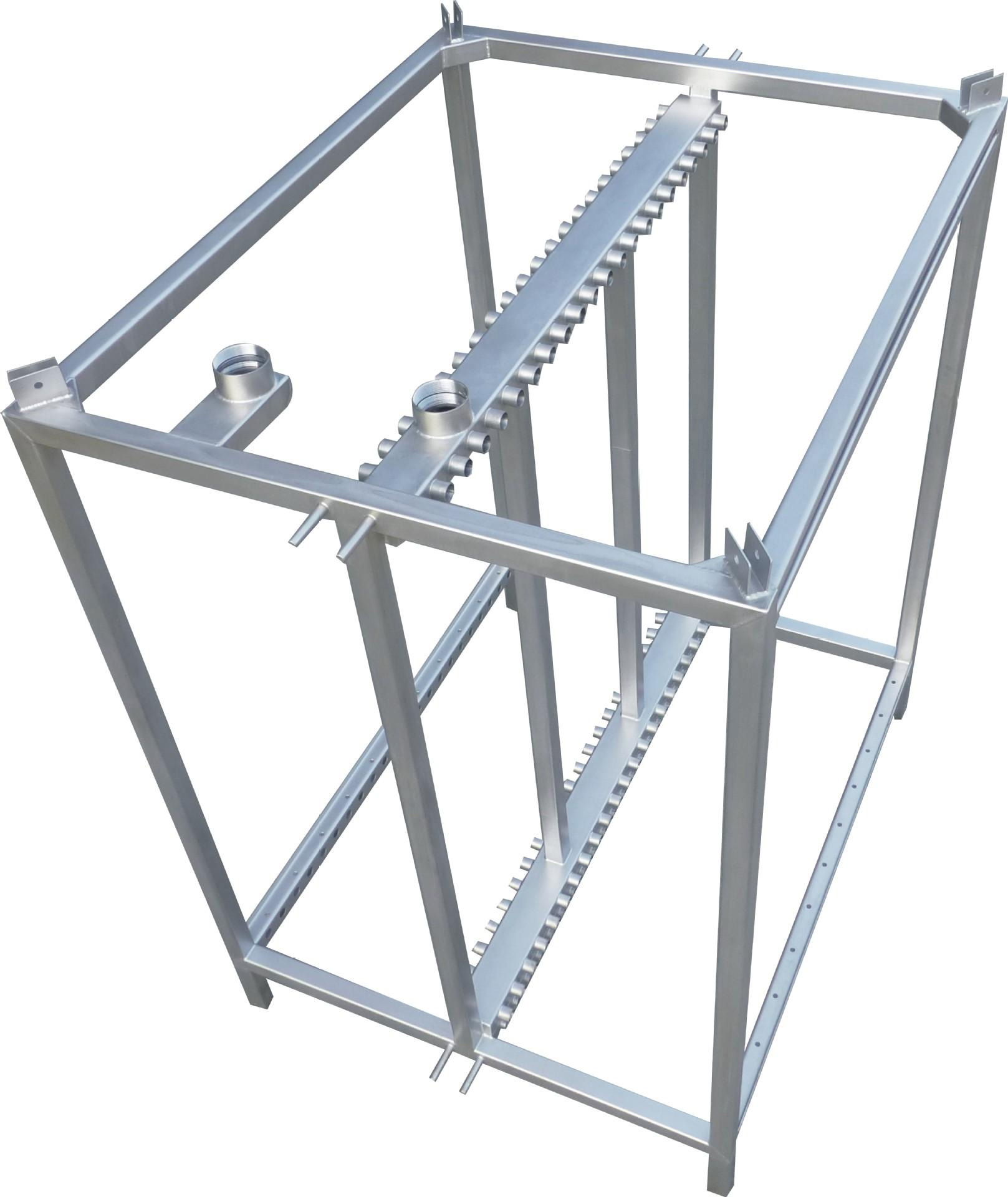

SQM-MBR-A型膜支架結構示意圖

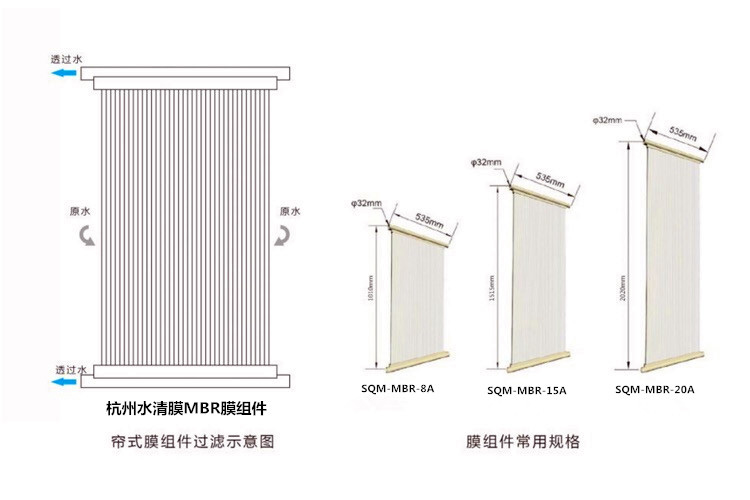

SQM-MBR-A型膜片主要參數

規格型號	SQM-MBR-8A	SQM-MBR-15A	SQM-MBR-20A
有效膜面積	8㎡	15㎡	20㎡
膜組件尺寸 *高度mm寬度mm**	1050mm*535mm	1550mm*535mm	1800mm*535mm
重量	8kg	12kg	15kg
截留孔徑	0.03um
出水懸浮物	≤0.2mg/L
膜絲內徑/外徑	1.0mm/2.2mm
封膠材料	環氧樹脂/聚氨酯
殼體材質	ABS（米色）
膜絲材質	聚偏氟乙烯（PVDF）/特種納米粒子＋PET支撐管

SQM-MBR-A型系列部分膜堆參數表

處理量	膜堆規格型號	支架數量	膜支架尺寸	總膜面積
10m³/D	SQM-MBRMR-8A×4	1套	L:396 W:696 H:1300	32㎡
20m³/D	SQM-MBRMR-8A×8	1套	L:716 W:696 H:1300	64㎡
25m³/D	SQM-MBRMR-8A×9	1套	L:796 W:696 H:1300	72㎡
40m³/D	SQM-MBRMR-8A×14	1套	L:1196 W:696 H:1300	112㎡
50m³/D	SQM-MBRMR-8A×18	1套	L:1516 W:696 H:1300	144㎡
72m³/D	SQM-MBRMR-8A×25	1套	L:2100 W:696 H:1300	200㎡
100m³/D	SQM-MBRMR-15A×19	1套	L:1596 W:696 H:1800	285㎡
120m³/D	SQM-MBRMR-15A×23	1套	L:1940 W:720 H:1800	345㎡
150m³/D	SQM-MBRMR-15A×28	1套	L:2340 W:720 H:1800	420㎡
200m³/D	SQM-MBRMR-15A×38	1套	L:1620 W:1420 H:1800	570㎡
240m³/D	SQM-MBRMR-15A×46	1套	L:1940 W:1420 H:1800	690㎡
300m³/D	SQM-MBRMR-20A×42	1套	L:1780 W:1420 H:2200	840㎡
500m³/D	SQM-MBRMR-20A×72	2套	L:1540 W:1420 H:2200	1440㎡

注：
1、以上設計產水量為處理生活污水，溫度25℃的條件下的參考值，不同水質設計膜通量不同；
2、膜組件數量規格尺寸可根據客戶要求、現場情況進行調整；
3、配套使用設備產水泵、風機、反洗泵、控制系統等可致電我公司詢相關參數規格；

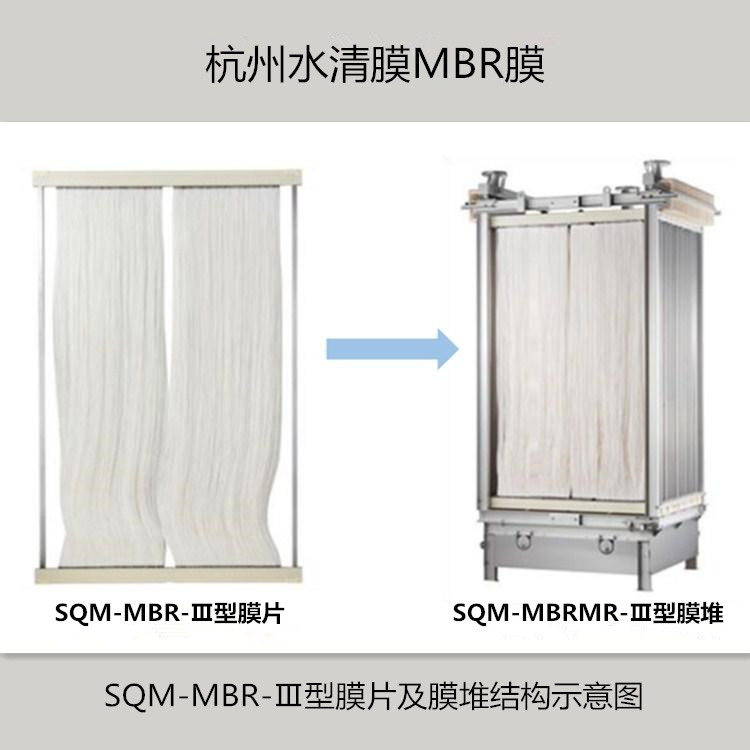

SQM-MBR-Ⅲ型膜片主要參數

規格型號	SQM-MBR-20-Ⅲ	SQM-MBR-30-Ⅲ	SQM-MBR-35-Ⅲ
有效膜面積	20㎡	30㎡	35㎡
膜組件尺寸 *高度mm寬度mm**	1550mm*1250mm	1800mm*1250mm	1800mm*1250mm
重量	18kg	26kg	30kg
截留孔徑	0.03um
出水懸浮物	≤0.2mg/L
膜絲內徑/外徑	1.0mm/2.2mm
封膠材料	環氧樹脂/聚氨酯
殼體材質	ABS（米色）
膜絲材質	聚偏氟乙烯（PVDF）/特種納米粒子＋PET支撐管

SQM-MBR-Ⅲ型系列部分膜堆參數表

處理量	膜堆規格型號	支架數量	膜支架尺寸	總膜面積
300m³/D	SQM-MBRMR-20-Ⅲ×42	1套	L:2010 W:1360 H:2000	840㎡
500m³/D	SQM-MBRMR-20-Ⅲ×36	2套	L:1740 W:1360 H:2000	1440㎡
800m³/D	SQM-MBRMR-20-Ⅲ×38	3套	L:1830W:1360H:2000	2280㎡
1000m³/D	SQM-MBRMR-30-Ⅲ×32	3套	L:1560 W:1360 H:2400	2880㎡
1500m³/D	SQM-MBRMR-30-Ⅲ×47	3套	L:2235 W:1400 H:2400	4230㎡
2000m³/D	SQM-MBRMR-35-Ⅲ×54	3套	L:2550 W:1450 H:2400	5670㎡
3000m³/D	SQM-MBRMR-35-Ⅲ×60	4套	L:2900 W:1450 H:2400	8400㎡
5000m³/D	SQM-MBRMR-30-Ⅲ×58	7套	L:2810 W:1450 H:2400	14210㎡

注：1、以上設計產水量為處理生活污水，溫度25℃的條件下的參考值，不同水質設計膜通量不同；
2、膜組件數量規格尺寸可根據客戶要求、現場情況進行調整；
3、配套使用設備產水泵、風機、反洗泵、控制系統等可致電我公司詢問參數規格；
